Art.Nr.: UXOEMS10AM

AvMap EngiBOX – Intelligentes Motormanagement für Rotax-Motoren

Die AvMap EngiBOX ist ein modernes, kompaktes Motormanagement- und Überwachungssystem für Ultraleicht-, LSA- und Experimentalflugzeuge mit Rotax-Motoren. Mit einem Gewicht von nur 250 Gramm und dem Einbau in ein Standard-3-1/8-Zoll-Instrumentenloch bietet die EngiBOX eine professionelle Lösung zur Überwachung aller wichtigen Motorparameter – übersichtlich, zuverlässig und in Echtzeit.

Dank des integrierten Farbdisplays, der Bluetooth-Konnektivität sowie der Anbindung an die EngiBOX-App und das Online-Portal behalten Piloten und Wartungsbetriebe jederzeit den Zustand des Motors im Blick. Die intelligente Datenaufzeichnung ermöglicht eine präzise Analyse der Motorleistung und unterstützt eine vorausschauende Wartung.

Wichtige Motorparameter jederzeit im Blick

Die EngiBOX überwacht und dokumentiert die wichtigsten Motordaten:

• Öldruck
• Öltemperatur
• Motordrehzahl (RPM)
• Zylinderkopftemperatur (CHT) bzw. Kühlmitteltemperatur (CT)
• Ansaugdruck / Manifold Pressure (MAP)
• Abgastemperatur (EGT)
• Betriebs- und Flugzeiten

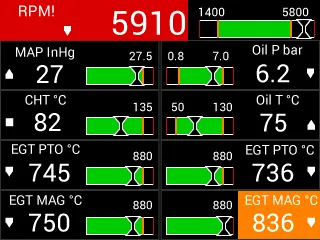

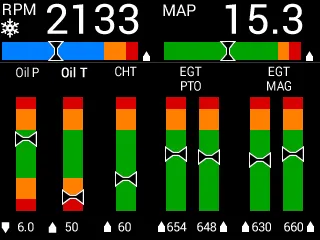

Die Daten werden in zwei übersichtlichen Anzeigeansichten dargestellt und mit einer Aktualisierungsrate von fünf Messungen pro Sekunde verarbeitet. Bei Grenzwertüberschreitungen erfolgt eine sofortige optische Warnung, sodass kritische Situationen frühzeitig erkannt werden können.

Motordaten speichern, analysieren und teilen

Die AvMap EngiBOX ist das erste integrierte Motormanagementsystem seiner Klasse mit direkter Anbindung an eine mobile App und ein webbasiertes Analyseportal.

Funktionen der EngiBOX-App

• Echtzeitüberwachung während des Fluges
• Drahtloser Datentransfer per Bluetooth Low Energy
• Download der aufgezeichneten Motordaten
• Weitergabe der Daten an Service- und Wartungsbetriebe
• Unterstützung bei Diagnose und Fehlersuche

EngiBOX Online-Portal

• Auswertung historischer Flugdaten
• Grafische Darstellung aller überwachten Motorparameter
• Detaillierte Leistungsanalysen
• Langfristige Überwachung des Motorzustands

Umfangreiche Datenaufzeichnung

Die EngiBOX speichert Motor- und Betriebsdaten automatisch im internen Speicher.

Highlights:

• Bis zu 160 Stunden Datenspeicherung
• Export auf Micro-SD-Karte
• Datenübertragung über die EngiBOX-App

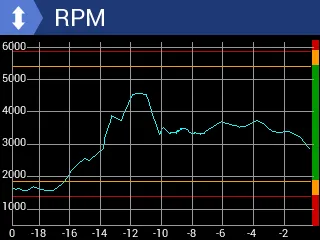

• Separate Diagrammseiten für jeden überwachten Parameter

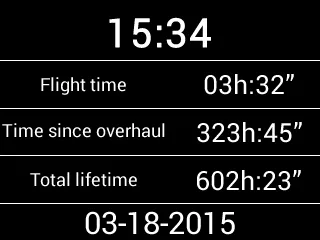

• Anzeige von Flugzeit, Gesamtbetriebszeit und Zeit seit der letzten Überholung

Technische Daten

Merkmal	Spezifikation
Abmessungen	95 × 95 × 88 mm
Einbauöffnung	Standard 3-1/8" Instrumentenloch
Gewicht	250 g
Display	3,5" Farb-LCD mit Antireflexbeschichtung
Auflösung	320 × 240 Pixel
Helligkeit	500 cd/m²
Speicher	Interner Speicher + Micro-SD-Steckplatz
Echtzeituhr	Ja
Bluetooth	Bluetooth Low Energy
Versorgungsspannung	10–35 V DC
Stromaufnahme	max. 150 mA bei 12 V DC
Betriebstemperatur	-20 °C bis +70 °C

Sensoranschlüsse

Die EngiBOX verfügt über eine umfangreiche Sensorschnittstelle:

• 4 × Thermoelement-Eingänge (ungerdet)
• 2 × Widerstandsthermometer-Eingänge
• 1 × Öldrucksensor-Eingang
• 1 × Drehzahlsensor-Eingang
• 1 × serielle Schnittstelle

Unterstützte Sensoren

Thermoelemente

• Typ K (Rotax P/N 966370)
• Typ J

Widerstandsthermometer

• Rotax NTC-Sensor (P/N 965530 und 965531)
• Rotax PT100-Sensor (P/N 966385)

Öldrucksensoren

• Keller 4–20 mA Drucksensor (Rotax P/N 456180)
• VDO 10 bar / 150 psi Drucksensor (Rotax P/N 956357 und 956415)

Weitere Sensoren

• MAP-/Ladedrucksensor
• Drehzahlaufnehmer

Kompatible Rotax-Motoren

2-Takt luftgekühlt

• Rotax 447 UL-SCDI
• Rotax 503 UL-DCDI

2-Takt flüssigkeitsgekühlt

• Rotax 582 UL-DCDI
• Rotax 618 UL-DCDI

4-Takt flüssigkeitsgekühlt

• Rotax 912 DCDI Serie
• Rotax 912 S DCDI Serie
• Rotax 914 Turbo

Lieferhinweis

Wichtiger Hinweis: Sensorsonden und Sensoren sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

Vorteile auf einen Blick

✔ Kompaktes und leichtes Motormanagementsystem
✔ Echtzeitüberwachung aller wichtigen Motorparameter
✔ Sofortige Warnung bei Grenzwertüberschreitungen
✔ Datenspeicherung für bis zu 160 Betriebsstunden
✔ Bluetooth-Verbindung zur Smartphone-App
✔ Umfangreiche Auswertung über das EngiBOX-Webportal
✔ Passend für zahlreiche Rotax 2-Takt- und 4-Takt-Motoren
✔ Einfache Installation im Standard-3-1/8"-Instrumentenausschnitt

Weitere technische Informationen sowie den Produktflyer finden Sie im Downloadbereich des Produkts.
