Art.Nr.: FAS-C706007

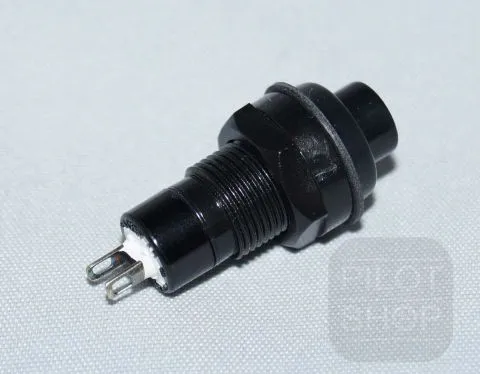

Drucktaster DS-257 – schwarz, tastend, 1 Schließer

Kompakter schwarzer Drucktaster mit flachem Betätiger – ideal für Cockpit, Instrumentenpanel und zahlreiche elektrische Schaltfunktionen.

Der Drucktaster DS-257 ist ein kompakter, unbeleuchteter Taster mit flachem schwarzem Betätiger. Durch seine schlichte Bauform eignet er sich hervorragend für Anwendungen, bei denen eine unauffällige und funktionale Bedienmöglichkeit gefragt ist.

Der Taster arbeitet tastend und ist als 1 Schließer (NO) ausgeführt. Der Kontakt wird somit nur während der Betätigung geschlossen und kehrt nach dem Loslassen automatisch in seine Ausgangsstellung zurück.

Mit einem benötigten Einbaudurchmesser von nur 10,2 mm lässt sich der Drucktaster auch bei begrenztem Platzangebot problemlos in Instrumentenpanels und Bedienfelder integrieren.

Ihre Vorteile auf einen Blick

• Kompakter Drucktaster mit flachem Betätiger

• Schlichte Ausführung in Schwarz

• Tastende Schaltfunktion

• Kontaktart: 1 Schließer

• Unbeleuchtete Ausführung

• Platzsparender Einbau-Ø von 10,2 mm

• Elektrischer Anschluss über Lötpins

• Kontaktwiderstand ≤ 20 mΩ

• Schaltleistung bis 3 A bei 125 V AC

• Hoher Isolationswiderstand

• Spannungsfestigkeit bis 1.000 V AC / 1 Minute

• RoHS-konform

• Vielseitig für individuelle Schalt- und Bedienfunktionen einsetzbar

Tastende Schaltfunktion

Der DS-257 arbeitet nach dem Prinzip Aus / (Ein).

Im Ruhezustand ist der Kontakt geöffnet. Wird der Druckknopf betätigt, schließt der Kontakt. Sobald der Taster wieder losgelassen wird, öffnet sich der Kontakt automatisch.

Diese Funktionsweise eignet sich für zahlreiche Anwendungen, bei denen lediglich ein kurzer Schaltimpuls während der Betätigung benötigt wird.

Flacher Betätiger – kompakte Optik

Ein besonderes Merkmal des DS-257 ist der flach ausgeführte Betätiger.

Dadurch steht der Druckknopf nur dezent hervor und ermöglicht eine optisch zurückhaltende Integration in Bedienfelder und Instrumentenpanels.

Die vollständig schwarze Ausführung sorgt zusätzlich für ein neutrales Erscheinungsbild und lässt sich mit unterschiedlichsten Cockpit- und Paneldesigns kombinieren.

Platzsparender Einbau

Mit einem Einbaudurchmesser von lediglich 10,2 mm eignet sich der Drucktaster besonders für Anwendungen mit begrenztem Platzangebot.

Der Außendurchmesser beträgt 15 mm bei einer Gesamtlänge von 32 mm.

Der elektrische Anschluss erfolgt über Lötpins, wodurch sich der Taster direkt in eine entsprechend ausgeführte Verkabelung integrieren lässt.

Technische Daten

Merkmal	Spezifikation
Typ	DS-257, BK
Ausführung	Drucktaster
Besonderheit	flacher Betätiger
Gehäuse-/Knopffarbe	Schwarz
Funktion	tastend
Schaltstellung	1 × Aus / (Ein)
Kontaktart	1 Schließer (NO)
Beleuchtung	keine
Anschluss	Lötpins
Schaltspannung	125 V AC
Schaltstrom max.	3 A
Kontaktwiderstand	≤ 20 mΩ
Isolationswiderstand	≥ 100 MΩ bei 500 V DC
Spannungsfestigkeit	1.000 V AC / 1 min
Länge	32 mm
Durchmesser	15 mm
Einbau-Ø	10,2 mm
RoHS-konform	Ja
Lieferumfang	1 Stück

Universell einsetzbarer Drucktaster

Durch seine kompakte und schlichte Konstruktion eignet sich der DS-257 für zahlreiche Bedien-, Steuer- und Impulsfunktionen.

Insbesondere dort, wo keine Beleuchtung oder auffällige Beschriftung erforderlich ist, bietet der schwarze Taster eine dezente Lösung für individuelle Instrumentenpanels und elektrische Installationen.

Für höhere Lasten kann der Taster – bei entsprechend ausgelegter Schaltung – auch zur Ansteuerung eines geeigneten Relais verwendet werden.

Lieferumfang

1 × Drucktaster DS-257, schwarz
