Flybox OMNIA RPM-MAP, Drehzahlmesser und Manifold-Press

Art.Nr.: 10xx52

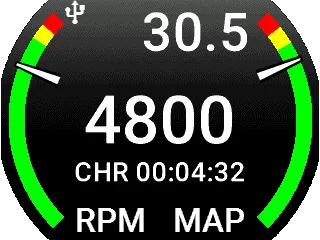

Flybox Omnia RPM-MAP – Motordrehzahlmesser & Unterdruckanzeige

Der Omnia RPM-MAP vereint präzise Drehzahlüberwachung mit der Manifold Pressure (MAP)-Anzeige in einem kompakten, modernen Instrument. Speziell entwickelt für eine Vielzahl von Motoren, bietet das Gerät vier Hobbs-Meter, Chronometer, automatischen Flugtimer sowie Speicherfunktionen für letzte und maximale Drehzahlen. Mit integriertem MAP-Sensor ermöglicht es die direkte Unterdruckmessung im Vergaseranschluss, ideal für Piloten, die Motorleistung und Effizienz jederzeit im Blick behalten wollen.

Der Omnia RPM-MAP ist Teil der Omnia-Instrumentenfamilie, arbeitet mit einem leistungsstarken 32-Bit-Mikrocontroller und modernsten Halbleitersensoren für langfristige Zuverlässigkeit. Über CAN-Bus lässt sich das Gerät mit Rotax-i-Motoren verbinden und ist clusterfähig, sodass bis zu 16 Instrumente in einem Netzwerk miteinander kommunizieren können.

Hauptfunktionen

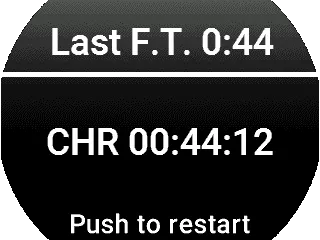

  • Motordrehzahlmesser mit Chronometer und automatischem Flugtimer

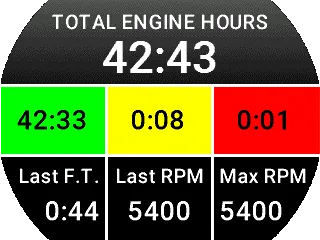

  • Vier Hobbs-Meter zur präzisen Flugstundenaufzeichnung

  • Speicherung des letzten und maximalen RPM-Spitzenwerts

  • Manifold-Pressure (Unterdruck)-Anzeige über integrierten MAP-Sensor

  • Visuelle Alarme auf dem Display

  • Transistor-Alarmausgang für externe Warnungen

  • Manueller oder automatischer Hintergrundbeleuchtungs-Dimmer

  • Einfache Softwareaktualisierung über USB

Schnittstellen & Vernetzung

  • Bedienung über Druckknopf

  • 2 × CAN-Bus Schnittstellen

  • Lichtsensoreingang für automatische Helligkeitsanpassung

  • USB 2.0 Anschluss für Updates

  • 1 Eingang für niedrigen Drehzahlpegel

  • 1 Eingang für hohen Drehzahlpegel

  • Eingebauter kraftstoffbeständiger MAP-Sensor

  • Clusterfähig mit anderen Omnia-Instrumenten

Technische Daten

  • Display: 2,4" Farb-LCD, 320 × 240 Pixel, 1000 Nits Helligkeit

  • Standard-Montage: 57 mm oder 80 mm Panel-Ausschnitt

  • Gehäuse: Gefrästes, pulverbeschichtetes Aluminium

  • Abmessungen: 68 × 62 × 35 mm (57 mm), 85 × 85 × 40 mm (80 mm)

  • Gewicht: 140 g (57 mm) / 230 g (80 mm)

  • Versorgungsspannung: 10–30 V DC

  • Stromaufnahme: 60 mA (57 mm), 135 mA (80 mm)

  • Open-Collector-Alarmausgang: max. 300 mA, aktiv niedrig

  • MAP-Sensorbereich: 0–60 inHg

  • Drehzahlsensoren: L-Eingang 2–20 Vpp, H-Eingang 5–100 Vpp

  • Betriebstemperatur: -20°C bis +70°C

  • Luftfeuchtigkeit: max. 90 % (ohne Kondensation)

  • Kommunikation über 2 CAN-Bus

  • USB-Anschluss: für Softwareupdates

Der Flybox Omnia RPM-MAP ist das ideale Multifunktionsinstrument für Piloten, die Drehzahl und Unterdruck im Blick behalten möchten – zuverlässig, präzise und voll vernetzbar.

Optionen:
  • Durchmesser: ø 57 mm
  • Durchmesser: ø 80 mm (+59,90 €)
  • Auswahl Gerätestecker/Kabelsatz: mit Gerätestecker (+18,00 €)
  • Auswahl Gerätestecker/Kabelsatz: mit Kabelsatz (aus Rubrik Geber/Sensoren) (+79,90 €)

Preis:
ab 419,90 €
inkl. 19 % MwSt. zzgl. Versandkosten
