Fahrtmesserrohr  und Staticport (Prandtl-Rohr)

Produktbeschreibung

Das Fahrtmesserrohr, auch als Prandtl-Rohr bezeichnet, dient als Messwertgeber für Flugzeuginstrumente und ermöglicht die präzise Erfassung von Staudruck und statischem Druck. Die gewonnenen Druckwerte werden über Schlauchleitungen an die entsprechenden Fluginstrumente, wie beispielsweise Fahrtmesser, weitergeleitet.

Das Rohr besteht aus einem zylindrischen Hohlkörper mit einer vorderen Öffnung zur Erfassung des Gesamtdrucks (Staudruck) sowie seitlichen Öffnungen zur Erfassung des statischen Drucks. Diese Bauweise gewährleistet eine zuverlässige und präzise Messung der Fluggeschwindigkeit.

Diese Ausführung verfügt über einen 90°-Haltestiel mit integriertem Staticport und eignet sich für Luftfahrzeuge, bei denen diese Einbauvariante erforderlich ist. Zur Anpassung an unterschiedliche Flugzeugtypen ist das Fahrtmesserrohr in verschiedenen Ausführungen erhältlich.

Produktvorteile

• Präzises Prandtl-Rohr zur Erfassung von Staudruck und statischem Druck

• gerade-Ausführung mit Haltestiel und integriertem Staticport

• Für den Anschluss an Fahrtmesser und weitere Flugzeuginstrumente

• Robuste und langlebige Konstruktion

• Geeignet für Ultraleichtflugzeuge, Experimentalflugzeuge und weitere Luftfahrzeuge

• Einfache Integration in bestehende Pitot-Static-Systeme

Technische Daten

• Produkttyp: Fahrtmesserrohr / Prandtl-Rohr

• Ausführung: gerade

• Funktion: Erfassung von Staudruck und statischem Druck

• Einsatzbereich: Pitot-Static-Systeme für Flugzeuginstrumente

Weitere Ausführungen

Passend zu unterschiedlichen Einbausituationen sind weitere Fahrtmessersonden erhältlich:

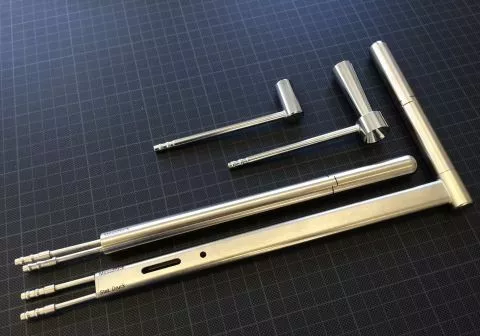

• Staurohr (Art.-Nr. W-8140) – Bildmarkierung 1

• Venturidüse (Art.-Nr. W-8130) – Bildmarkierung 2

• Fahrtmesserrohr 6 SRG, 90° Ausführung (Art.-Nr. W-6011) – Bildmarkierung 4
