Heizungskit für Endtopf

Heizungskit für Endtopf – Ø 50 mm

Auspuffwärme effizient für die Kabinenheizung nutzen

Mit diesem Heizungskit für den Endtopf lässt sich die vorhandene Abwärme der Auspuffanlage zur Erzeugung von Warmluft nutzen. Eine praktische und bewährte Lösung für den Aufbau einer Kabinenheizung im Flugzeug.

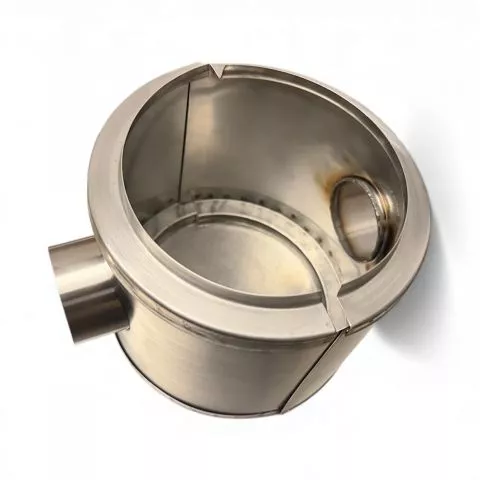

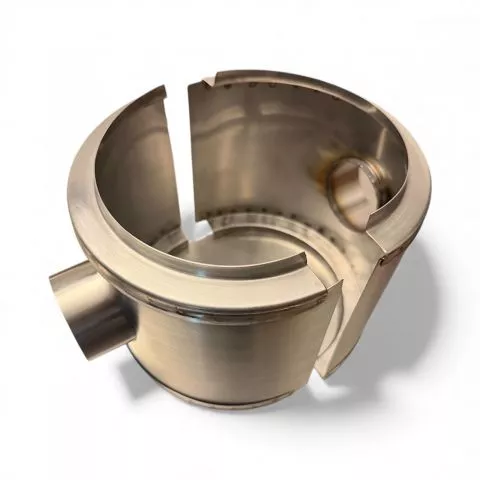

Das Heizungskit besteht aus zwei Halbschalen, die um den Endtopf montiert werden und gemeinsam einen Luftkanal bilden. Über den vorderen Anschluss wird Frischluft zugeführt. Diese strömt innerhalb des Heizungsmantels am warmen Endtopf entlang und nimmt dabei dessen Wärme auf.

Die erwärmte Luft wird anschließend über den hinteren Anschluss zum Heizungsventil geführt. Dort lässt sich die Warmluftzufuhr zur Kabine bedarfsgerecht regulieren.

Montage

Die beiden Halbschalen werden um den vorhandenen Endtopf montiert. Die Verbindung der Halbschalen kann je nach gewünschter Ausführung entweder mit Blindnieten oder durch Verschweißen erfolgen.

Blindniete sind nicht im Lieferumfang enthalten.

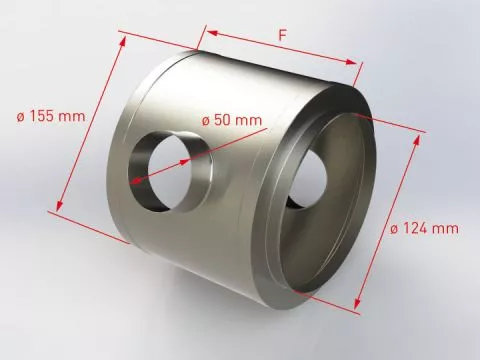

Technische Daten

• Ausführung: zweiteiliger Heizungsmantel
• Luftschlauchanschluss: Ø 50 mm
• Breite Luftkanal (F): 122 mm
• Gesamtbreite: 140 mm
• Weitere Abmessungen: siehe Produktfoto

Lieferumfang

• 2 Halbschalen zur Lufterwärmung

Vorteile

• Nutzung der vorhandenen Abwärme des Endtopfes
• Ermöglicht den Aufbau einer effektiven Warmluftversorgung
• Zwei Halbschalen für eine einfache Montage um den Endtopf
• Befestigung durch Blindnieten oder Verschweißen möglich
• Ø 50 mm Anschlüsse für die Luftführung
• Ideal in Kombination mit einem Heizungsventil zur Regulierung der Warmluft

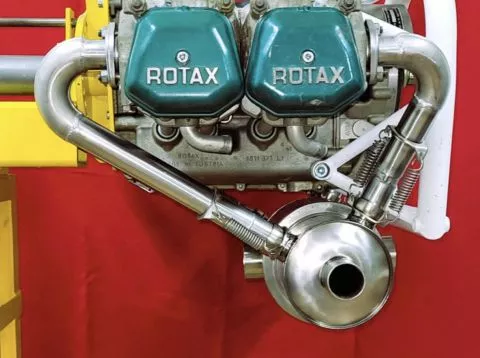

Hinweis: Bild 4 zeigt das Heizungskit im montierten Zustand.

Eine kompakte Lösung, um die Abwärme des Endtopfes gezielt für die Kabinenheizung zu nutzen.
