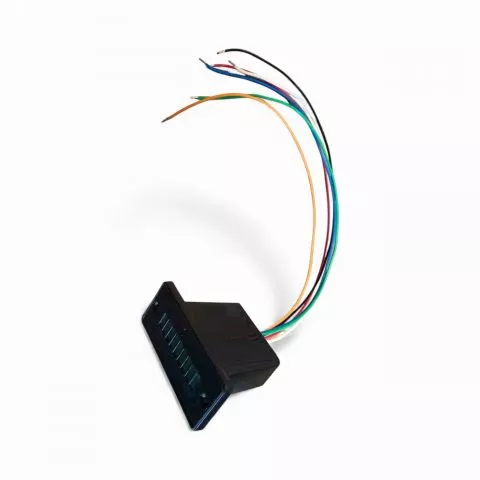

Trimmanzeige LED

LED Trimmanzeige

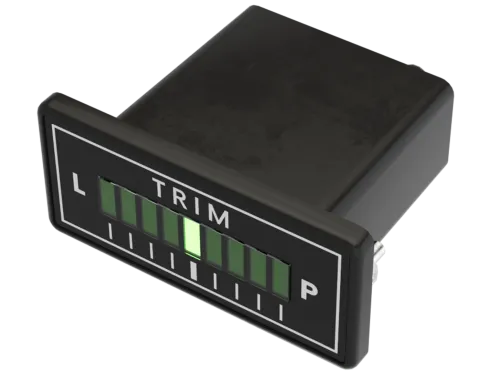

Modell P11A

Das Positionsanzeigeprodukt P11A ist zur Anzeige der Position des Trimmservos, der Klappen und anderer Geräte von UL-Flugzeugen vorgesehen, die diese Position mithilfe eines 3-Draht-Potentiometers übermitteln.
Es verfügt über einen Dimmeingang, der sich entsprechend der jeweiligen Produktvariante verhält. Die Variante P11A verfügt über eine kontinuierliche Helligkeitsregelung im Bereich von 5 bis 100 %. Wenn die Dimmfunktion ausgeschaltet ist (DIM = GND oder nicht angeschlossen), schaltet das Produkt automatisch auf volle Helligkeit. Das Produkt erkennt 9 Arbeitspositionen und kann auch Fehlerzustände der Positionsmessung anzeigen (herabgesetztes, kurzgeschlossenes Kabel). Zur Signalisierung können horizontale oder vertikale Positionen verwendet werden. Daher werden beide Etikettenvarianten mit dem Produkt geliefert. Gegenstand der Bestellung ist ein Stück des Positionsanzeigeprodukts.

Technical parameters

• Supply voltage: 10 ÷ 30 VDC
• Consumption: 50mW
• Brightness control: smooth 5 ÷ 100%
• PWM lost: bright set to 100%
• PWM dimming signal: 4.5 ÷ 30 V (positive)
• Smooth regulation brightness. If PWM is OFF then out is 100%.
• Supported position sensor: 5 kOhm or 10 kOhm
• Weight: 20 g

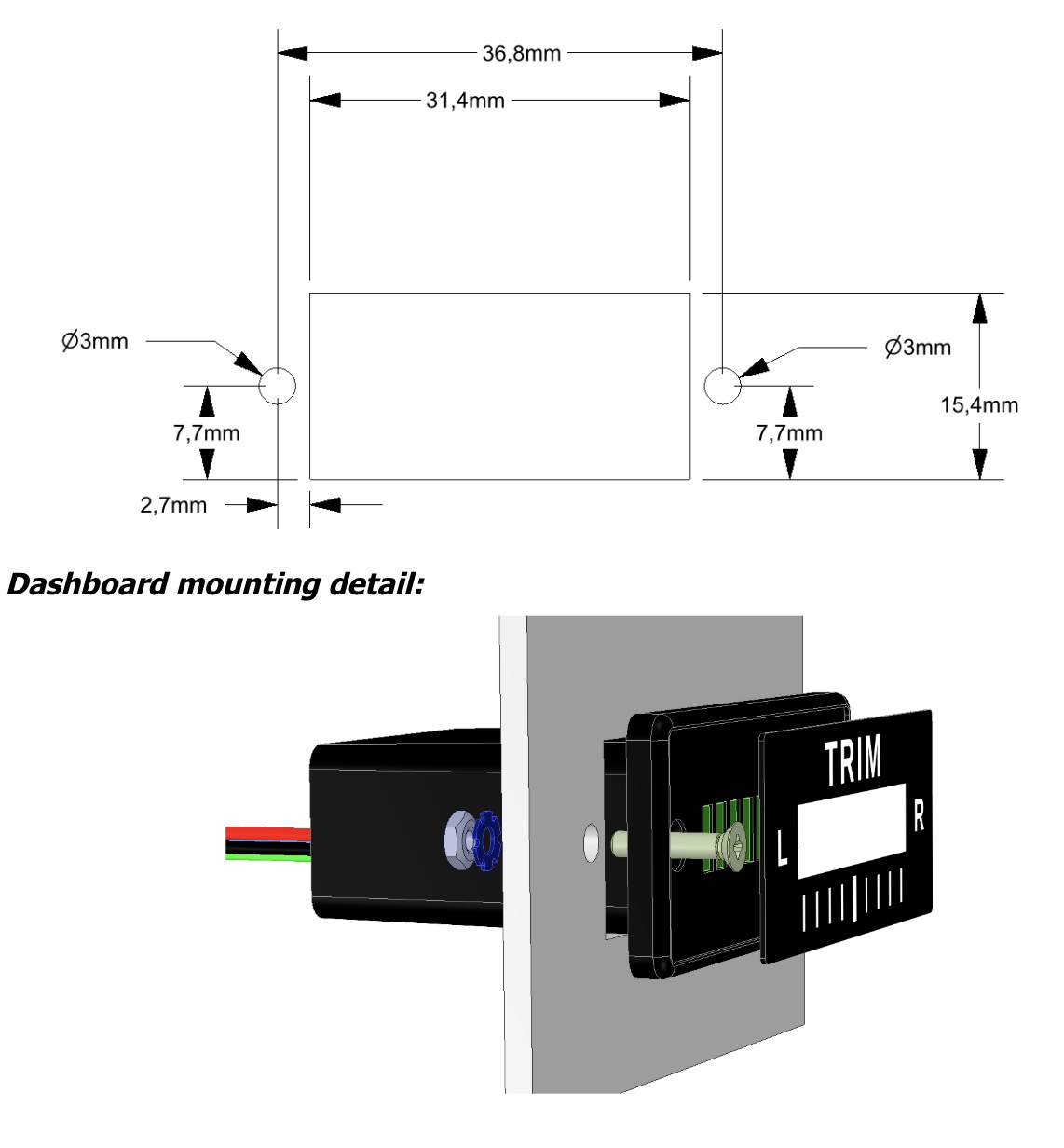

• Dimensions: 44×20×35 mm
